Automatische Kontur-Scannung

Hochgeschwindigkeits-Kantenerkennung mit integriertem Vision-System

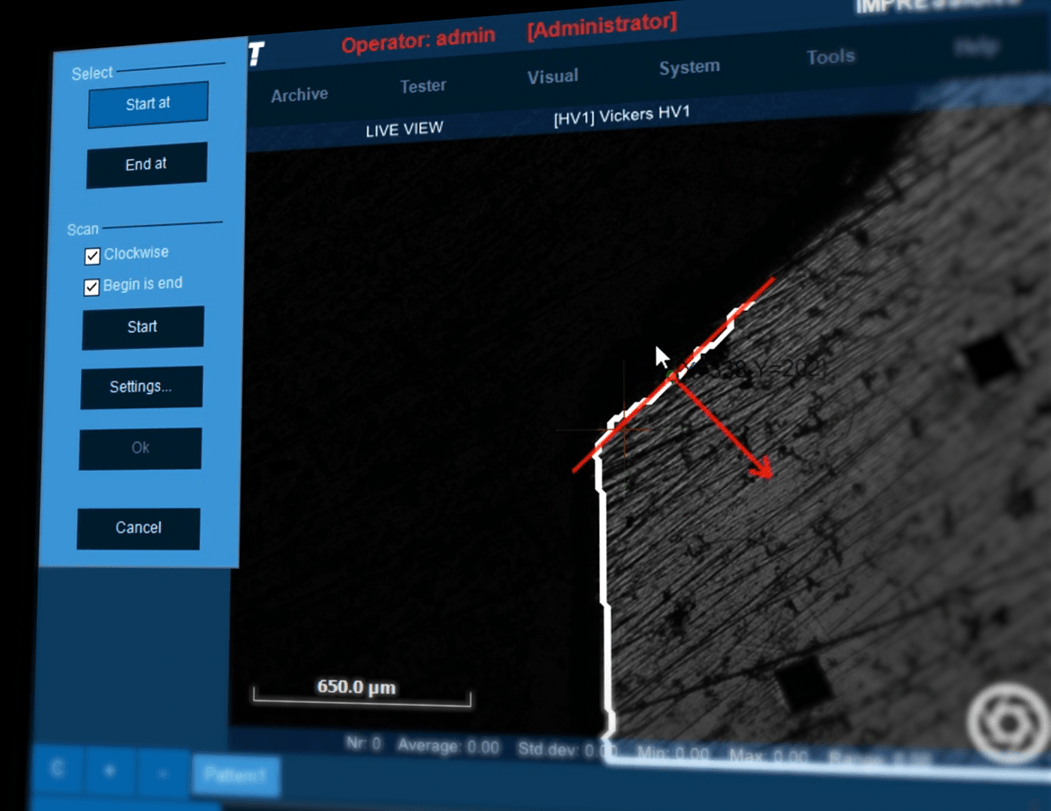

Mithilfe der Übersichts- oder Zoomkamera bzw. des Mikroskopobjektivs scannt das System die Probenkontur schnell und erfasst dabei exakt deren Form und Begrenzungen.

• Hochgeschwindigkeits-Scanning vollständiger oder teilweiser Probenkonturen
• Präzise Kantenerkennung bei komplexen Geometrien
• Kein manuelles Nachzeichnen oder Positionieren erforderlich
• Gespeicherte Konturdaten direkt in das Prüfprogramm integriert

Dies gewährleistet eine präzise und wiederholbare Positionierung der Härteprüfpunkte in Bezug auf die Probengeometrie.

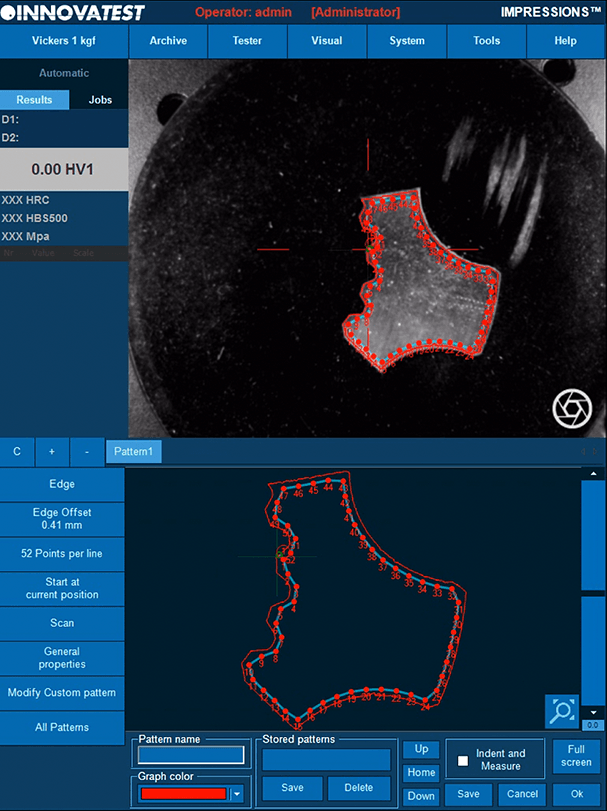

Intelligente Prüfpunktplatzierung und Kantenversatz-Steuerung

Sobald die Probenkontur definiert ist, können Anwender Testmuster auf Basis der gescannten Geometrie erstellen und automatisieren.

• Unbegrenzte Anzahl von Prüfpunkten im gescannten Bild einfügbar
• Definition exakter Abstände (Offsets) zu Kanten oder Merkmalen
• Gleichmäßige Abstände entlang unregelmäßiger Konturen
• Kombination mit dem automatisierten Muster-Editor für komplexe Prüfabläufe

Diese Funktion ist besonders wertvoll für Anwendungen, bei denen die Härte in Bezug auf Kanten, Oberflächen oder Übergänge gemessen werden muss.

Vollautomatisierte Härteprüfabläufe

Das automatische Probenkontur-Scanning wandelt die traditionelle manuelle Prüfung in einen vollständig automatisierten Prozess um.

• Automatische Ausrichtung und Positionierung der Prüfpunkte
• Reduzierter Bedienaufwand und kürzere Einrichtzeiten
• Erhöhte Wiederholbarkeit und Messkonsistenz
• Nahtlose Integration in Serienprüfungen und Hochdurchsatz-Workflows

Dies ermöglicht eine effiziente Prüfung komplexer oder großvolumiger Proben mit minimalem Benutzereingriff.

Automatisierte vs. manuelle Kantenprüfung und Positionierung

Traditionelle Härteprüfverfahren erfordern häufig eine manuelle Lokalisierung von Kanten und die individuelle Positionierung jedes Prüfpunkts. Dies ist zeitaufwendig und kann insbesondere bei komplexen Geometrien zu Abweichungen führen.

Das automatische Probenkontur-Scanning bietet klare Vorteile:

Einschränkungen manueller Kantenprüfung:

• Manuelle Ausrichtung der Prüfpunkte relativ zu Kanten
• Zeitintensive Einrichtung jeder Probe
• Höheres Risiko von Positionierungsfehlern
• Geringe Wiederholbarkeit zwischen Bedienern
• Ineffizient bei komplexen Formen und Serienprüfungen

Automatisierte Konturprüfung mit IMPRESSIONS™:

• Automatische Erkennung von Probenkanten und Konturen
• Präzise, wiederholbare Platzierung von Prüfpunkten mit definierten Offsets
• Deutlich reduzierte Einrichtzeit
• Konsistente Ergebnisse über alle Bediener und Prüfserien hinweg
• Ideal für Hochdurchsatz-Härteprüfungen und automatisierte Workflows

Durch die Eliminierung manueller Positionierung verbessert das System sowohl Genauigkeit als auch Effizienz und gewährleistet konsistente, reproduzierbare Messergebnisse.

Ideal für 2D- und 3D-Härtemapping

Diese Funktion entfaltet ihr volles Potenzial in Kombination mit 2D- und 3D-Härtemapping und ermöglicht eine detaillierte Visualisierung der Materialeigenschaften über die gesamte Probe.

• Erstellung von Härteprofilen über komplette Bauteile
• Darstellung von Härteverläufen in Bezug auf Kanten und Oberflächen
• Unterstützung fortschrittlicher Materialanalysen und Qualitätskontrollen

Das Ergebnis ist ein umfassendes Verständnis der Härteverteilung innerhalb der geprüften Probe.

Applications of Automatic Contour-Based Hardness Testing

Automatic Sample Contour Scanning is widely used in applications where geometry-driven testing is essential:

• Weld Testing – Perform hardness traverses along weld seams and heat-affected zones (HAZ)
• Case Depth Analysis – Measure hardness at defined distances from surfaces or edges
• Gear and Component Testing – Follow complex shapes and contours automatically
• Coating and Surface Treatments – Evaluate hardness relative to coating boundaries
• Failure Analysis – Investigate hardness variations near cracks, edges, or defects

Anwendungen der konturbasierten automatischen Härteprüfung

Das automatische Probenkontur-Scanning wird in zahlreichen Anwendungen eingesetzt, bei denen geometriestützte Prüfungen erforderlich sind:

• Schweißnahtprüfung – Härteverläufe entlang von Schweißnähten und Wärmeeinflusszonen (WEZ)
• Einhärtetiefenanalyse – Messung von Härte in definierten Abständen zu Oberflächen oder Kanten
• Zahnrad- und Bauteilprüfung – Automatisches Folgen komplexer Formen und Konturen
• Beschichtungs- und Oberflächenbehandlung – Bewertung der Härte in Bezug auf Beschichtungsgrenzen
• Schadensanalyse – Untersuchung von Härteveränderungen in der Nähe von Rissen, Kanten oder Defekten

Optimiert für moderne automatisierte Prüfumgebungen

Durch die Kombination aus Hochgeschwindigkeits-Scanning, intelligenter Software und automatisierter Prüfausführung steigert das automatische Probenkontur-Scanning die Produktivität und Genauigkeit der Härteprüfung erheblich.

• Unterstützung automatisierter Härteprüfungen und Serienverarbeitung
• Verbesserte Konsistenz bei komplexen Probengeometrien
• Reduzierte Einrichtzeit und geringere Bedienerabhängigkeit

Diese fortschrittliche Funktion gewährleistet zuverlässige, wiederholbare und effiziente Härteprüfungen und ist damit ein unverzichtbares Werkzeug für moderne Labor- und Industrieumgebungen.
